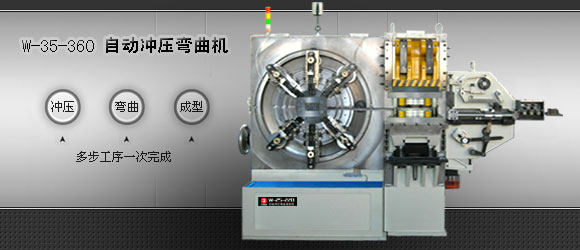

W-35-360自動沖壓彎曲機性能簡介 |
 |
| |
該機采用國際先進技術設計制造，可以更高地提高材料的利用率，提高工作效率，降低生產成本，模具以及材料的更換更加迅速、簡便。
可根據被加工零件的不同工藝要求，進行新的組合與裝配。
機器采用開式的中心齒輪作為動力，來驅動各彎曲滑塊部件。
所有傳動，特別是彎曲滑塊的往復運動，都是強制式的剛性運動，因而安全、準確、可靠。
為保證機器各部的協調運動，機器各控制軸均有一個作為起始運動的“零位”。
整個壓力機部分可進行水平移動調節。
壓力機的工作臺與滑塊，均可在高度方向進行調節。
整個送料裝置部分，也可在高度方向進行調節。
在后操縱軸上最多可安裝四個互相獨立的凸輪，來控制獨立的中心沖頭。
機器彎曲部分的前面，有許多可以進行附加傳動的空位，經過改裝，可以進行復雜的工藝加工
。
在彎曲部分的內側，也有附加傳動的可能與空位，因而也可改裝。例如由后面送料，在彎曲機
內側進行加工。 |
|
|
|
|
|
技術參數 |
|
| |
|
型號 |
W-35-360
|
|
公稱壓力 |
350 kN |
|
沖壓行程 |
18 mm |
|
工作臺尺寸 |
590*250
mm |
|
彎曲成形力 |
40 kN |
|
彎曲成形行程 |
-65 |
|
行程次數 |
20-250
次/min |
|
送料長度 |
0-360 mm |
|
最大料寬 |
80 mm |
|
最大料厚 |
2.5 mm |
|
最大線材直徑 |
8 mm |
|
后控制軸成形力 |
40 kN |
|
氣源壓力 |
0.6 Mpa |
|
主電機功率 |
11 kW |
|
主機凈重 |
5000 kg |
|
|
|
